Proudový chránič: co to je, jak funguje a proč ho doma potřebujete

Co je proudový chránič
Jak proudový chránič funguje
Kdy je proudový chránič povinný
Proč chránič vypadává
Jak chránič otestovat
Kdo smí chránič zapojit
Časté otázky

Ve zkratce

• Proudový chránič vypne obvod, když část proudu uniká mimo vodiče.Pro ochranu osob se nejčastěji používá chránič s citlivostí 30 mA.
• Pro obvody s počítači, pračkou, myčkou nebo LED osvětlením je podle ABB vhodnější typ A než starší typ AC.
• Funkčnost ověříte tlačítkem T. Výrobci doporučují test jednou za 1 až 6 měsíců.
• Laik smí chránič obsluhovat. Jakýkoli zásah do rozvaděče patří elektrikáři.

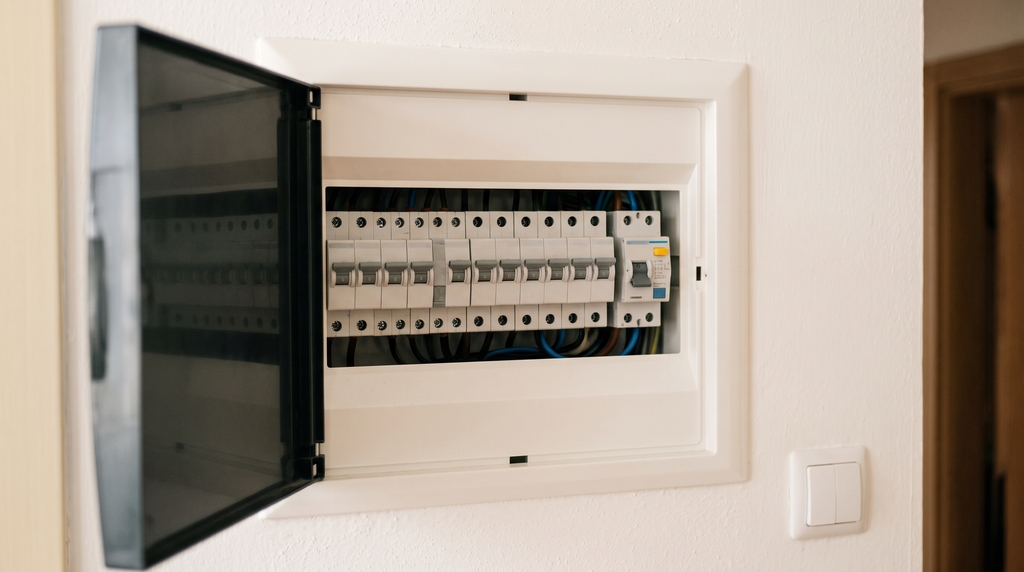

Co je proudový chránič

Proudový chránič (anglicky RCD) je přístroj, který chrání před úrazem elektrickým proudem. Zasáhne při porušení izolace nebo při nechtěném dotyku částí pod napětím. Podle výrobce ABB pomáhá také předejít vzniku požáru při poruše obvodu.

	Jistič	Proudový chránič
Co hlídá	velikost proudu	rozdíl mezi proudem, který do obvodu přitéká, a proudem, který se vrací
Před čím chrání	přetížení a zkrat	úraz elektrickým proudem při úniku proudu
Pozná únik proudu přes člověka	ne	ano

Chránič jistič nenahrazuje. Na přetížení, ani zkrat nereaguje, proto v instalaci vždy funguje i jistič. Jeho hodnota se řídí odběrem domácnosti, a proto se vyplatí vědět, jaký jistič do rodinného domu nebo bytu zvolit.

Jak proudový chránič funguje

Za normálního provozu se proud, který do obvodu přiteče fázovým vodičem, celý vrátí nulovým vodičem. Součet proudů procházejících chráničem je nulový. Část proudu ale může téct jinudy, například ochranným vodičem do země nebo přes člověka, který se dotkne vodiče. Pak součet přestane být nulový a chránič obvod vypne.

Hodnota, při které chránič vypne, se jmenuje jmenovitý reziduální proud a na přístroji je označená IΔn. Pro doplňkovou ochranu osob se nejčastěji používá 30 mA. Norma stanovuje pro chrániče pro obecné použití nejdelší dobu vypnutí 0,3 sekundy. V praxi chrániče vypínají výrazně rychleji.

Chránič nereaguje na takzvaný dvojpólový dotyk. Když se člověk dotkne fázového i nulového vodiče současně, proud projde tělem tam i zpět, žádný rozdíl nevznikne a chránič nevypne. Ani s chráničem proto není zásah do rozvodů bezpečný.

Typy proudových chráničů

Chrániče se liší podle toho, jaký druh unikajícího proudu zachytí.

Typ AC, A, F a B

Typ	Na jaký unikající proud reaguje
AC	jen střídavý
A	střídavý a pulzující stejnosměrný
F	střídavý, pulzující a v omezené míře i hladký stejnosměrný
B	střídavý, pulzující i hladký stejnosměrný

Chrániče typu AC se v domácnostech začaly instalovat v 80. letech. Podle ABB spolehlivě chrání obvody s jednoduchými spotřebiči, jako je elektrické vytápění, bojler, rychlovarná konvice nebo žárovky. Spotřebiče se spínanými zdroji ale mohou typ AC „znecitlivět“, takže při poruše nevypne. Pro obvody s počítači, pračkami, myčkami, sušičkami, mikrovlnkami a LED osvětlením je proto podle ABB jednoznačně vhodnější typ A.

Typy F a B se používají ve speciálních obvodech. Jaký typ chrániče potřebuje tepelné čerpadlo, klimatizace nebo nabíjecí stanice pro elektromobil, určuje návod výrobce zařízení. Pokud nabíječku teprve plánujete, přečtěte si, co obnáší nabíjení elektromobilu doma.

Chránič s jističem v jednom

Proudový chránič s jističem se odborně jmenuje jističochránič (RCBO). Spojuje obě funkce v jednom přístroji: hlídá přetížení, zkrat i unikající proud. Pokud má každý okruh vlastní jističochránič, vypne se při poruše jen ten jeden okruh. ABB naopak jako nevhodný návrh instalace uvádí stav, kdy je na jednom chrániči celý byt.

Proudový chránič do zásuvky

Kromě chráničů v rozvaděči existují i přenosné chrániče, které se zapojují mezi zásuvku a spotřebič. Chrání jen ten spotřebič, který je do nich zapojený. Pevný chránič v rozvaděči nenahradí.

Kdy je proudový chránič povinný

Požadavky stanovují technické normy. Norma ČSN 33 2000-4-41 ed. 3 z ledna 2018 vyžaduje chránič s citlivostí nejvýš 30 mA pro zásuvky do 32 A, které obsluhují laici. Do 7. července 2020 platila souběžně s předchozí edicí 2.

Jestli vaše instalace normě odpovídá a jak chránič případně doplnit, posoudí elektrikář nebo revizní technik. U starších domů často doporučí rovnou výměnu elektrických rozvodů.

Proč chránič vypadává

Podle ABB vypíná proudový chránič ve většině případů proto, že k tomu má důvod: proud teče jinam, než má. ABB uvádí tyto časté příčiny:

• Spotřebiče s topnou spirálou, například pračky, bojlery a průtokové ohřívače. Spirála se opotřebením zhoršuje a unikající proud roste. Když se jich v jednom obvodu sejde víc, chránič vypne, i když každý spotřebič zvlášť je v pořádku.
• Prodlužovací kabely, které se častou manipulací poškozují.
• Chyba v instalaci, typicky spojení nulového a ochranného vodiče při výměně zásuvky.
• Nevhodný návrh instalace, kdy je na jednom chrániči celý byt.

Jak najít příčinu

ABB popisuje postup, který zvládne i laik:

1. Vypněte všechny jističe, které jsou za chráničem.
2. Chránič nahoďte a jističe zapínejte postupně po jednom.
3. Když chránič vypadne, máte vadný obvod. Vše znovu vypněte a v tomto obvodu odpojte spotřebiče, včetně prodlužovacích kabelů.
4. Spotřebiče připojujte postupně. Pokud chránič vypne i bez nich, je chyba v instalaci a patří k ní elektrikář.

ABB nedoporučuje chránič, který vypadává, automaticky měnit za nový. Nejdřív je potřeba zjistit, proč vypnul.

Jak chránič otestovat

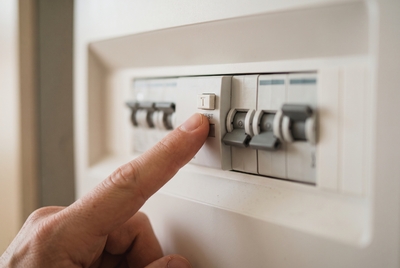

Na chrániči je tlačítko označené T nebo TEST. Jeho stisknutím chránič vytvoří umělý únik proudu, který je větší než jeho jmenovitý reziduální proud. Funkční chránič musí vypnout. Potom ho páčkou znovu zapněte.

Pokud chránič po stisknutí tlačítka nevypne, je podle ABB nutná jeho výměna.

ABB doporučuje testovat chránič aspoň jednou za půl roku a uvádí, že se interval u jednotlivých výrobců pohybuje od 1 do 6 měsíců. Přesnou hodnotu najdete v návodu k vašemu chrániči.

Test vypne všechny obvody za chráničem. Protože ne vždy víte, které obvody chránič hlídá, doporučuje ABB zapojit před testem do zásuvek spotřebič, na kterém vypnutí hned uvidíte, například lampu.

Kdo smí chránič zapojit

Odbornou způsobilost v elektrotechnice upravuje nařízení vlády č. 194/2022 Sb., účinné od 1. července 2022. Nahradilo vyhlášku č. 50/1978 Sb. Laik, tedy člověk bez odborné způsobilosti v elektrotechnice, smí běžná elektrická zařízení obsluhovat. Jakákoli další činnost na elektrických zařízeních je mu zakázána.

Nahodit chránič a stisknout testovací tlačítko je obsluha. Zapojení, výměna nebo doplnění chrániče do rozvaděče je práce pro elektrikáře s příslušnou odbornou způsobilostí.

Lidé se často ptají, jestli patří proudový chránič před jistič, nebo za něj. Rozhoduje o tom návrh celé instalace, a ten je práce elektrikáře. Pokud dojde k úrazu, postupujte podle zásad první pomoci při zásahu elektrickým proudem.

Časté otázky

Jaký proudový chránič do bytu?

Podle ABB je pro běžné zásuvkové a světelné obvody s moderní elektronikou vhodný typ A. Pro zásuvky norma požaduje citlivost nejvýš 30 mA. Pro tepelné čerpadlo, klimatizaci nebo nabíjecí stanici určuje typ chrániče návod výrobce zařízení.

Stačí mít doma jen jistič?

Jistič chrání před přetížením a zkratem, ale na únik proudu přes člověka nereaguje. Před úrazem elektrickým proudem chrání proudový chránič.

Proč chránič vypadává, i když jsou spotřebiče v pořádku?

Podle ABB se mohou sčítat unikající proudy z více spotřebičů s topnou spirálou na jednom obvodu. Chránič pak vypne, i když každý spotřebič zvlášť je v pořádku. ABB v takovém případě doporučuje rozdělit spotřebiče do dalšího obvodu.

Musím mít proudový chránič ve starém bytě?

Současná norma vyžaduje chránič s citlivostí nejvýš 30 mA pro zásuvky do 32 A, které obsluhují laici. Jestli ho vaše instalace musí mít a jak ho doplnit, posoudí elektrikář nebo revizní technik.

Jak často mám chránič testovat?

Podle návodu výrobce. ABB uvádí, že se doporučení výrobců pohybují od 1 do 6 měsíců.
